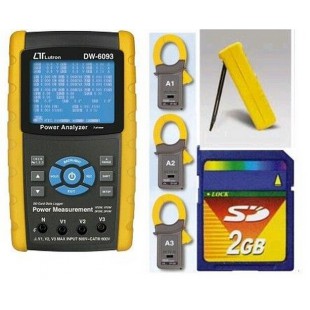

LUTRON台湾路昌DW-6093三相电力质量分析仪DW6093
- 实时测量数据可记录储存于SD记忆卡,数据可下载到Excel做图表分析,SD记忆卡可支持1GB~16GB记忆卡容量.(选购品)
- 交流电压:0.1V~600.0V....、.......交流电流: 0.2A~1200A.(CP-1201)
- 功率因子:0.01~1.00.............、......相位角:-180°~180°.
- 交流瓦特:1W~9.999MW...、.......频率:45Hz ~ 64Hz.
- 视在功率:0.1KVA~9.999MVA、虚功率:0.1KVAR~9.999MVAR
- 瓦特小时:0.1KVAH~9.999MVAH.
- 适用三相三线、三相四线、单相两线、单相三线.
- 附计算机连接接口,( 应用软件+RS232 / USB Cable,视需要再选购 )
- MODEL:DW-6092(固定采用CP-1201电流感应夹,不可更换其他型号电流感应夹)
- MODEL:DW-6093(可任意更换CP-200/CP-1201/CP-2000/CP-3000,四型电流感应夹使用)
- 详细
- 3相电源分析仪(LUTRON DW-6093)
- 3相多电源系统的分析,1P / 2W,1P / 3W,3P,3P / 3W / 4W
- *电压和电流是真有效值。
- *有用功功率(KW MW GW)的测量。
- 视在功率(KVA MVA GVA)的测量。
- *无功功率测量(KVAR MVAR,GVAR)。
- *瓦小时(WH SH QH PFH)。
- *功率因数(PF) 相位角(|)。
- *电压测量范围:10〜600 ACV
- *电流探头的输入信号volage(ACV):
- 200 mV/ 300 mV/ 500 mV/ 1 V/ 2 V/ 3 V
- *电流探头的输入电流范围(ACA):
- 20 A / 200 A / 2000 A(1200 A)/ 30 A / 300A / 3000 A.
- *可编程的CT比(1〜600)与PT比(1至1000)。
- * ACV输入阻抗为10兆欧姆。
- *安全标准:IEC 1010 CAT III 600V
- *内置时钟和日历,SD记忆卡实时数据记录,采样时间设定为2至7200 秒。只需SD卡插入电脑,可以下载所有的测量值与时间信息(年/月/日/小时/分钟/秒)直接到Excel,然后用户可以进一步的数据分析。
- *电源:8个1.5V碱性电池或DC 9V适配器
- 计算机数据输出,可选购usb线(USB-01)/或USB转RS232电缆/(UPCB-02),可选购数据采集软件SW-811,SW-E802
- 钳表尺寸:210 x 64 x 33毫米(8.3 X 2.5 X 1.3英寸)
- 夹爪:86毫米(3.4英寸) - 外
- 配件
- *使用说明书............... 1 PC
- *包括测试引线(TL88-4AT)............ 1组(4个)
- *鳄鱼夹(TL88-4AC)1套(4个)
- *标配钳形探头(CP-1201)........ 3 只
- * AC到DC 9V适配器.............. 1 个
- * SD卡(2 G).................... 1 张
- * 便携包......................... 1 PC
- * 可选2000A的电流探头,CP-2000
- * 可选200A的电流探头,CP-200
- * 可选柔性的3000A电流探头,CP-3000
- * 可选USB连接线,USB-01
- * 可选RS232电缆,UPCB-02
- * 可选数据采集软件,SW-U811
