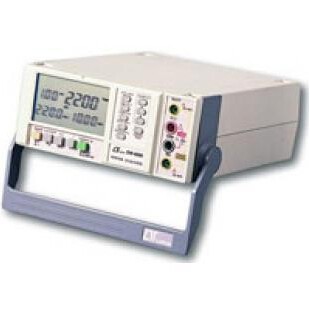

点击图片查看原图LUTRON台湾路昌DW-6090A电力分析仪DW6090A
DW-6090A 电力分析仪
POWER ANALYZER
（原DW-6090停产）
POWER ANALYZER
（原DW-6090停产）
测量范围：
| 瓦特（交流）电流直接输入 | ||
| 范围 | 解析度 | 精确度 |
| 600W | 1W | ±（1.5%+5位数） |
| AC输入电流须≥0.4A（ACA）及≤10A（ACA）交流电压/电流（ACV/ACA）频率响应范围40Hz~400Hz电压输入：最大AC600V，电流输入：最大AC10A | ||
| 瓦特（交流）电流使用钩表转换器或分流器（CT）输入 | |
| 范围 | 解析度 |
| 9999W | 1W |
| 99.99千W | 0.01千W |
| 999.9千W | 0.1千W |
| 输入电流法则： 钩表转换器须≥20ACA CT 100/5A须≥8ACA CT 1000/5A须≥80ACA |
| VA（虚功因）电流直接输入 | ||
| 范围 | 解析度 | 精确度 |
| 99.99VA | 0.01VA | ±（2%+2D） |
| 999.9VA | 0.1VA | |
| 9999VA | 1VA | |
| AC输入电流须≥0.4A（ACA）及≤10A（ACA）交流电压/电流（ACV/ACA）频率响应范围40Hz~400Hz） | ||
| 功率因数（电流直流输入） | ||
| 范围 | 解析度 | 精确度 |
| 0.01~1.00 | 0.01 | ±（1.5%+2D） |
| AC输入电流须≥0.4A（ACA）及≤10A（ACA）交流电压/电流（ACV/ACA）频率响应范围40Hz~400Hz 电压输入：最大AC600V，电流输入：最大AC10A |
||
| 交流电压ACV（true rms），直流电压DCV | ||
| 范围 | 解析度 | 精确度 |
| 0.1V~299.9V | 0.1V | DCV：±（1%+1D），ACV（≤10V）：±（1%+7D）ACV（11V~100V）：±（1%+5D） ACV（其余）：±（1%+1D） |
| 300V~600V | 1V | |
| 自动换挡： 最大输入电压：AC600V，DC600V 交流电压ACV频率响应40~400Hz |
||
| 交流电流ACA（true rms），直流电流DCA（电流直接输入） | ||
| 范围 | 解析度 | 精确度 |
| 0.01A~10.00A | 10mA | ACA：±（1%+3D），DCA：±（1%+1D） |
| 最大输入电流：AC10A，DC10A交流电流ACA频率响应40~400Hz | ||
| 交流电流ACA（true rms）直流电流DCA（外接电流转换器） | |
| 范围 | 解析度 |
| 1000A | 1A |
| 精确度：主机电压档的精确度+外接电流转换器的精确度 | |
| 交流电流ACA，外接分流器（CT） | |
| 范围 | 解析度 |
| CT 100/5A | 0.1A |
| CT 1000/5A | 1A |
| 精确度：主机电流档的精确度+分流器的精确度 | |
| 瓦特小时Whr（电流直接输入） | |
| 范围 | 解析度 |
| 0.001Whr~9.99Whr | 0.001Whr |
| 10.00Whr~99.99Whr | 0.01Whr |
| 100.0Whr~999.9Whr | 0.1Whr |
| 1000Whr~9999Whr | 1Whr |
| 10K Whr~99.99K Whr | 10Whr |
| 100K Whr~999.9K Whr | 100Whr |
| 1000K Whr~9999KW hr | 1K Whr |
| 精确度及其他规格要件与瓦特档相同 | |
| 电阻 | ||
| 范围 | 解析度 | 精确度 |
| 9999Ω | 1Ω | ±（1%+1D） |
| 19.99KΩ | 10Ω | |
| 自动换档，过载保护最大AC/DC 300V | ||
| 频率Hz | ||
| 范围 | 解析度 | 精确度 |
| 10.0Hz~99.9Hz | 0.1Hz | ±（1%+1D） |
| 100Hz~999Hz | 1Hz | |
| 自动换档，频率信号输入电压位准＞6V和≤600V | ||
| 显示器 | 93mm*52mm超大型液晶显示器，多种单位显示，可同时显示电压/电流/瓦特/功率因数或频率等 |
| 测量单位 | 瓦特、虚功因、瓦特小时、功率因数、交流电压、直流电压、直流电流、频率、电阻 |
| 归零调整 | 瓦特：采按键式归零调整交直流电压/电流：自动归零 |
| 极性 | 自动显示：“-：指示反极性 |
| 电流输入型式 | 直接输入或使用钩表转换器货分流器（CT） |
| 过载输入指示 | 显示“﹉”“————” |
| 资料输出 | RS-232电脑连接介面 |
| 取样时间 | 瓦特、虚功因、交流电压、交流电流、功率因数、频率：约15S直流电压、直流电流、电阻：约1S |
| 工作环境温度 | 0℃~50℃（32℉~122℉） |
| 工作环境湿度 | 须低于80%R.H. |
| 工作电源 | 电池电源：直流9V，1.5V（3号电池）*6颗 交流电源：AC转DC9V电压转换器（500mA） |
| 电源消耗 | 电池电源：约直流30mA |
| 尺寸 | 280*210*90mm（11.0*8.3*3.5英寸） |
| 重量 | 约1.6公斤 |
| 标准附件 | 测试棒*1组 操作说明书*1本 |
| 选购配件 | RS232连接线UPCB-02 数据纪录软件SW-U801-WIN |
产品细节图：
