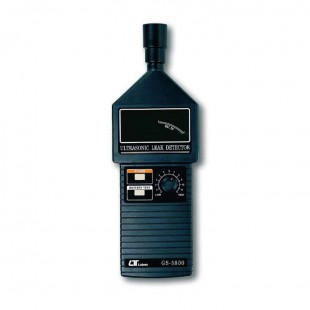

点击图片查看原图台湾路昌GS5800 超声波泄露检测仪GS-5800 超声波泄露探测仪
台湾路昌GS5800超声波泄露检测仪介绍
基本原理
从物理学可以知道，气体总是由高气压流向低气压。当压差只出现于小孔时，气体产生的紊流将在小孔处产生超声波。利用此原理，使用超声波检漏仪可以精确定位气体泄漏点
应用
- 冰箱空调系统泄露仪器可以检测冰箱真空或压力型泄露和空调系统安装时的泄露。当制冷剂泄漏时泄漏处会产生超声波，利用检测器可以准确找出泄露位置。
- 供热系统泄露
- 蒸汽传输系统泄露
- 压缩空气泄露
- 轮胎和管道泄漏
- 引擎密封
- 电弧--电弧会产生丰富带宽的超声波因此也可被检测。
- 耐压检测
- 烘干系统
使用检测器+超声波发生器
- 房门及窗户封密检查
- 屋顶漏水
- 水沟管道甄别
- 房门密封
- 驾驶室防风
特性
超声波泄露检知器用于定位气体或空气泄漏时产生的超声波音源的位置。泄露程度可由面板上的弧形状LED显示，并可由内部声音蜂鸣或外部耳机（可选件）指示出来。
GS-5800超声波泄露检知器技术参数
| 泄露灵敏指示 | LED条状指示面板，音调。 （LED指示仅是弧形测量，音调是将接收到的超声波频率除以32） |
| 频率响应 | 20KHz — 100KHz |
| 最小泄露 | 参见8页（图4） |
| 电源 | DC9V碱性或高能 |
| 电源消耗 | DC17mA |
| 操作温度 | 0℃ — 50℃ |
| 操作湿度 | 最大80% |
| 重量 | 约260g（包括电池） |
| 尺寸 | HWD 255×70×28mm |
| 随机附件 | 用户手册* 1PC 带塑料管橡胶瓶状插头*1PC 1/2吋PVC管*1PC 硬携带箱* 1PC |
| 可选附件 | 耳机 超声波发生器型号:GS-400 |
各种附件
1） 带塑料管橡胶瓶状插头
该附件用来扩展传感器插座，可用来获取那些需要连接紧密或危险难以接触的音源的声音，并可消除背景噪音。
2）1/2吋PVC管
该连接管用于消除音源到检测头之间的噪音，并使操作者远离危险部位。
该附件用来扩展传感器插座，可用来获取那些需要连接紧密或危险难以接触的音源的声音，并可消除背景噪音。
2）1/2吋PVC管
该连接管用于消除音源到检测头之间的噪音，并使操作者远离危险部位。
测量步骤
(1) 插入耳机（可选附件）到耳机插孔“Earphone Jack”
(2) 按下电池测试按钮“Battery Test Button”检查电池电量, “BAT OK”指示灯将会点亮，否则就要更换电池。
(3) 在整个测量过程中都要保持按下“Power Button”按钮。
(4) 将灵敏度设定转盘转到“HIGH”位置。（注意此时“Power Down”键仍保持按下状态）
(5) 以各种角度、部位接近被测物体，此过程中音调及LED显示都会有变化。
(6) 当音调声音最大和LED显示最大时就可试着找出泄漏点。
(当LED最右边的灯点亮时，表示在当前灵敏度下已达到最大值。)
(7) 改变灵敏度设定盘到一个较低位置，再重复步骤6
(8) 重复步骤6、7直到找到泄露源位置。
测量注意事项
（1）如果背景噪声较大，可以将检测器嘴裹住。此时可以使用附件（带塑料管橡胶瓶状插头和1/2吋PVC管）
（2）在非常嘈杂环境，推荐使用耳机（可选附件），这样可以把超声波转换为人耳可听到的声音。
（3）不要将该检测器用于检测易燃气体泄露。为安全起见，不要将检测器接近易燃气体环境。
